A pirâmide da automação industrial é um modelo que organiza as atividades e tecnologias utilizadas na indústria em cinco níveis, do 0 ao 4. Na base estão os processos físicos, sensores e dispositivos de controle. Nos níveis intermediários, encontram-se os sistemas de supervisão e gestão da produção, como o MES. No topo estão os sistemas de gestão empresarial, como o ERP.
Essa estrutura é utilizada para compreender como as informações circulam entre o chão de fábrica e as áreas responsáveis pelo planejamento e pela administração da empresa.
Atualizado em outubro de 2026.
Uma indústria pode ter máquinas automatizadas, sensores instalados e sistemas de gestão funcionando sem que exista uma comunicação eficiente entre essas tecnologias. Em muitas fábricas, os equipamentos produzem dados continuamente, mas essas informações não chegam às pessoas responsáveis por analisar perdas, programar a produção ou tomar decisões.
É justamente nesse contexto que a pirâmide da automação industrial se torna importante.
O modelo ajuda a compreender a função de cada tecnologia, os limites de atuação dos diferentes sistemas e a necessidade de integração entre os processos produtivos e a gestão empresarial.
Neste artigo, você vai entender como funciona a pirâmide da automação industrial, quais são seus cinco níveis, onde se encontram os sistemas MES e ERP e como essa estrutura se aplica à realidade do chão de fábrica.
Sumário
- O que é a pirâmide da automação industrial?
- Quais são os 5 níveis da pirâmide da automação industrial?
- Nível 0: processos físicos de produção
- Nível 1: sensores, atuadores e dispositivos de campo
- Nível 2: controle e supervisão dos processos
- Nível 3: gestão das operações de manufatura (MES)
- Nível 4: planejamento e gestão empresarial (ERP)
- Como funciona a integração entre os níveis da pirâmide?
- Qual é a relação entre a pirâmide da automação e a Indústria 4.0?
- Como identificar falhas de integração na indústria?
- Qual é o papel do LiveMES na pirâmide da automação?
- Perguntas frequentes sobre a pirâmide da automação industrial
O que é a pirâmide da automação industrial?
A pirâmide da automação industrial é uma representação hierárquica das atividades de produção, controle, supervisão, gestão operacional e planejamento empresarial.
Seu objetivo é organizar as diferentes funções existentes em uma indústria, permitindo compreender como elas se relacionam e quais informações precisam ser compartilhadas.
O modelo está associado à arquitetura de referência Purdue e à norma internacional ISA-95, também conhecida como IEC 62264, que estabelece conceitos e modelos para a integração entre sistemas de controle industrial e sistemas empresariais.
Na prática, a pirâmide permite diferenciar atividades que muitas vezes são tratadas como se fossem a mesma coisa.
Controlar a temperatura de uma máquina, por exemplo, não é a mesma atividade que avaliar sua eficiência produtiva. Da mesma forma, acompanhar a execução de uma ordem de produção não equivale a administrar o faturamento, as compras e os estoques da empresa.
Cada uma dessas funções exige informações, tecnologias e tempos de resposta diferentes.
A pirâmide ajuda a organizar essas responsabilidades.

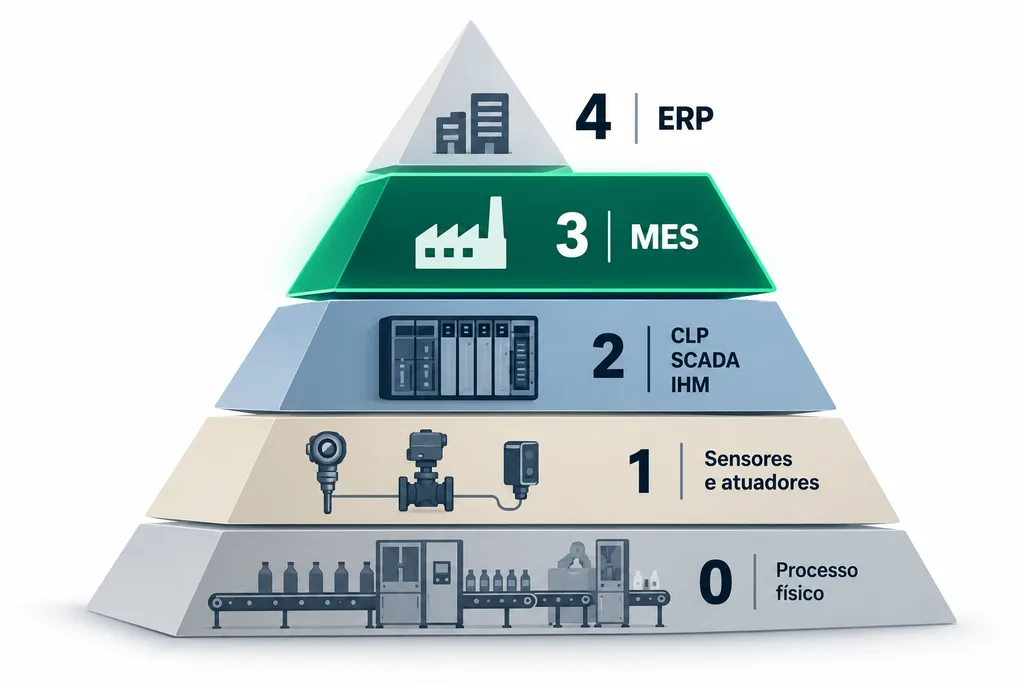

Quais são os 5 níveis da pirâmide da automação industrial?
A pirâmide da automação industrial possui cinco níveis funcionais, numerados de 0 a 4.
| Nível | Função principal | Exemplos |
|---|---|---|
| 4 | Planejamento e gestão empresarial | ERP |
| 3 | Gestão das operações de manufatura | MES, aplicações MOM |
| 2 | Controle e supervisão dos processos | CLP, SCADA, IHM, DCS |
| 1 | Sensoriamento e atuação | Sensores, atuadores, dispositivos de campo |
| 0 | Execução física da produção | Máquinas, materiais e processos produtivos |
Embora a representação seja hierárquica, os níveis não funcionam necessariamente como sistemas isolados ou como etapas que precisam ser implementadas em sequência.
Uma indústria pode utilizar tecnologias de diferentes níveis simultaneamente. O principal desafio está em garantir que as informações necessárias sejam compartilhadas de forma confiável, segura e adequada às necessidades de cada área.
Nível 0: processos físicos de produção
O nível 0 representa o processo produtivo propriamente dito.
É onde ocorrem as transformações físicas, químicas ou mecânicas responsáveis pela fabricação dos produtos.
Em uma indústria de embalagens plásticas, por exemplo, esse nível compreende o processo de transformação da matéria-prima em peças ou embalagens. Em uma indústria alimentícia, pode envolver operações como mistura, aquecimento, envase e embalagem.
Nesse nível estão os equipamentos, materiais e fenômenos físicos que compõem a produção.
O processo pode ser automatizado ou depender de intervenções humanas. Em ambos os casos, é a partir dele que surgem as condições operacionais que serão monitoradas e controladas pelos níveis superiores.
Nível 1: sensores, atuadores e dispositivos de campo
O nível 1 corresponde às atividades de medição e atuação sobre o processo físico, sendo então nesse nível onde dispositivos de campo identificam condições operacionais e executam ações capazes de modificar o comportamento do processo.
Entre os principais exemplos estão:
- Sensores de temperatura, pressão e proximidade.
- Encoders e dispositivos de medição de velocidade.
- Válvulas e atuadores.
- Dispositivos de medição de vazão e nível.
- Instrumentos utilizados para identificar estados e condições de operação.
Considere uma máquina de envase.
Sensores podem identificar a presença de embalagens, verificar posições e medir determinadas variáveis do processo. Dessa forma, as informações coletadas são utilizadas pelos sistemas de controle para executar a sequência operacional prevista.
Os dispositivos de campo são fundamentais para a automação porque permitem transformar condições físicas em sinais que podem ser interpretados por outros sistemas.
Entretanto, captar dados não significa, necessariamente, gerar informações úteis para a gestão da produção.
Uma máquina pode fornecer centenas de sinais sem que a indústria consiga identificar, por exemplo, quanto tempo perdeu com paradas não planejadas ou qual foi sua eficiência durante o turno.
Para isso, é necessário contextualizar os dados.
Nível 2: controle e supervisão dos processos
O nível 2 reúne as atividades responsáveis pelo monitoramento e pelo controle dos processos industriais.
Entre as tecnologias utilizadas nesse nível estão os Controladores Lógicos Programáveis (CLPs), os Sistemas de Controle Distribuído (DCS), as Interfaces Homem-Máquina (IHMs) e os sistemas supervisórios, como o SCADA.
O CLP executa lógicas de controle a partir dos sinais recebidos dos dispositivos de campo.
Em uma máquina automatizada, por exemplo, pode controlar sequências de operação, acionamentos e intertravamentos necessários ao funcionamento do equipamento.
Já os sistemas supervisórios permitem acompanhar variáveis, visualizar estados operacionais, registrar alarmes e, conforme a arquitetura adotada, executar comandos autorizados.
Imagine uma linha de produção com diferentes equipamentos, onde o operador pode utilizar uma interface supervisória para acompanhar temperaturas, velocidades, alarmes e condições de funcionamento.
Essas informações são essenciais para o controle do processo, mas não respondem, isoladamente, a todas as perguntas da gestão industrial.
Um sistema supervisório pode mostrar que uma máquina está parada. Entretanto, identificar o impacto dessa parada no OEE, relacioná-la à ordem de produção e analisar sua recorrência por turno são atividades tipicamente associadas à gestão das operações de manufatura.
Essa distinção ajuda a compreender a função do próximo nível.
Nível 3: gestão das operações de manufatura (MES)
O nível 3 corresponde à gestão das operações de manufatura, também conhecida como Manufacturing Operations Management (MOM).
É nesse nível que se encontram os sistemas MES (Manufacturing Execution Systems) e outras aplicações utilizadas para coordenar, acompanhar e analisar a execução da produção.
Enquanto os níveis inferiores estão diretamente relacionados ao funcionamento e ao controle dos processos, o nível 3 procura responder a questões operacionais mais amplas:
- O que está sendo produzido?
- Qual é o andamento das ordens de produção?
- Quanto tempo os equipamentos permaneceram disponíveis?
- Quais foram as principais causas de parada?
- Qual foi a eficiência produtiva de cada máquina?
- Quais perdas precisam ser priorizadas?
- Como foi o desempenho da produção em cada turno?
Essas informações permitem que supervisores, coordenadores e gestores compreendam o desempenho da fábrica e direcionem ações de melhoria.
Qual é a função de um sistema MES?
Um sistema MES conecta informações da execução da produção às necessidades de gestão operacional.
Além disso, dependendo da solução e das funcionalidades contratadas, o sistema pode apoiar atividades como monitoramento da produção, apontamento, acompanhamento de ordens, análise de eficiência, rastreabilidade e gestão de informações operacionais.
Uma de suas aplicações mais importantes é permitir que os dados coletados no chão de fábrica sejam transformados em indicadores compreensíveis.
Considere uma máquina que deveria produzir 10.000 unidades durante um período, mas entregou apenas 7.500 unidades boas.
A diferença entre a produção esperada e a realizada pode estar relacionada a paradas, redução de velocidade, perdas de qualidade ou à combinação desses fatores.
Sem informações detalhadas, o gestor conhece o resultado final, mas tem dificuldade para compreender suas causas.
Com um sistema MES adequadamente configurado, torna-se possível analisar os registros operacionais, identificar padrões e acompanhar indicadores como o OEE.
O objetivo não é apenas saber quanto foi produzido, mas compreender por que a produção apresentou determinado resultado.
Para aprofundar esse conceito, consulte nosso artigo sobre o que é um sistema MES e como ele funciona.
Como o OEE se relaciona com a pirâmide da automação?
O OEE (Overall Equipment Effectiveness) é um indicador utilizado para avaliar a eficiência global dos equipamentos a partir de três componentes: disponibilidade, performance e qualidade.
Seu cálculo depende de informações confiáveis sobre tempos de produção, paradas, velocidade de operação e unidades produzidas.
Parte desses dados pode ser obtida automaticamente dos equipamentos. Outras informações, como determinados motivos de parada ou classificações de perdas, podem exigir registros complementares.
O MES pode reunir e contextualizar esses dados para apoiar o cálculo e a análise do indicador.
Dessa forma, informações originadas nos níveis inferiores da pirâmide passam a apoiar decisões no nível de gestão operacional.
Saiba mais em nosso conteúdo sobre como calcular o OEE e melhorar a eficiência da produção.
Nível 4: planejamento e gestão empresarial (ERP)
O nível 4 corresponde às atividades de planejamento e gestão do negócio.
É nesse nível que se encontram os sistemas ERP (Enterprise Resource Planning), utilizados para integrar processos administrativos e empresariais.
Entre as atividades associadas estão:
- Planejamento empresarial e necessidades de produção.
- Gestão de compras e suprimentos.
- Administração de estoques.
- Gestão de pedidos.
- Custos e informações financeiras.
- Planejamento logístico.
O ERP trabalha com uma visão mais ampla do negócio, enquanto o MES concentra sua atuação na execução e na gestão operacional da manufatura.
Essa diferença é importante porque uma ordem de produção planejada não significa, necessariamente, que a fabricação esteja acontecendo conforme o previsto.
O ERP pode registrar a necessidade de produzir determinada quantidade até uma data específica. Então, os sistemas operacionais fornecem informações sobre a execução, o desempenho dos equipamentos e os problemas que afetam o cumprimento desse planejamento.
Quando existe integração entre os sistemas, as informações do chão de fábrica podem contribuir para uma visão mais consistente da operação.
Isso não significa que o MES substitua o ERP ou que todas as informações precisem ser compartilhadas em tempo real. A integração deve respeitar as funções de cada sistema e os requisitos do processo.
Entenda melhor essa relação em nosso artigo sobre a diferença entre MES e ERP.
Como funciona a integração entre os níveis da pirâmide da automação?
A integração entre os níveis permite que informações geradas durante a produção sejam utilizadas por diferentes sistemas e áreas da empresa, logo, para compreender sua aplicação, considere uma indústria que fabrica embalagens e utiliza máquinas automatizadas.
Durante a produção, os sensores e dispositivos de campo identificam condições operacionais. Os controladores utilizam essas informações para executar as lógicas de funcionamento dos equipamentos.
Em seguida, dados relevantes podem ser disponibilizados para sistemas responsáveis pelo acompanhamento da produção.
Um MES pode utilizar essas informações, juntamente com dados de contexto produtivo, para identificar períodos de operação, registrar paradas e acompanhar indicadores de eficiência.
Já o ERP pode utilizar informações consolidadas da execução para apoiar processos de planejamento, controle de materiais e gestão empresarial, conforme as integrações implementadas.
A comunicação também pode ocorrer no sentido contrário.
Uma ordem planejada no ERP pode fornecer informações que serão utilizadas pelos sistemas responsáveis pela execução da produção.
Portanto, a integração não deve ser entendida apenas como o envio de dados da base para o topo da pirâmide.
Trata-se de estabelecer uma comunicação adequada entre atividades que possuem necessidades distintas.
Por que integrar máquinas, MES e ERP?
Uma das principais dificuldades da gestão industrial é a existência de informações desconectadas.
A equipe de produção acompanha os equipamentos, enquanto o PCP trabalha com o planejamento e a administração utiliza os registros do ERP. Entretanto, quando essas informações não estão alinhadas, surgem divergências que comprometem a análise dos resultados.
Uma integração bem planejada pode contribuir para reduzir a necessidade de lançamentos duplicados, melhorar a consistência das informações e facilitar o acompanhamento da produção.
Entretanto, integrar sistemas não é apenas conectá-los tecnicamente.
Também é necessário definir quais informações serão compartilhadas, sua origem, periodicidade, responsabilidade e regras de validação.
Sem esses cuidados, uma integração pode simplesmente distribuir dados inconsistentes entre diferentes áreas da empresa.
Qual é a relação entre a pirâmide da automação e a Indústria 4.0?
A pirâmide da automação industrial continua sendo uma referência importante para compreender as funções e responsabilidades dos sistemas industriais.
Entretanto, a evolução da Indústria 4.0 trouxe arquiteturas de comunicação e processamento que nem sempre seguem uma estrutura estritamente hierárquica.
Tecnologias como Internet Industrial das Coisas (IIoT), computação em nuvem, processamento na borda (edge computing) e plataformas de análise de dados permitem novas formas de coletar, compartilhar e utilizar informações.
Em determinadas arquiteturas, dados dos equipamentos podem ser disponibilizados diretamente para aplicações analíticas, sem necessariamente percorrer todos os níveis da pirâmide.
Isso não elimina a importância das funções descritas pela ISA-95.
O controle de uma máquina continua exigindo requisitos de desempenho, confiabilidade e segurança diferentes daqueles necessários para gerar relatórios gerenciais.
A principal mudança está na forma como essas funções podem ser conectadas.
A pirâmide da automação industrial ficou ultrapassada?
Não. A pirâmide continua útil como modelo funcional, especialmente para organizar responsabilidades e planejar a integração entre sistemas.
O que mudou foi a arquitetura tecnológica utilizada para executar essas funções.
Em vez de interpretar a pirâmide como uma obrigação de conectar todos os sistemas em sequência, é mais adequado utilizá-la como referência para compreender o papel de cada atividade e definir como os dados devem circular.
Essa distinção é especialmente importante em projetos de digitalização industrial.
Como identificar falhas de integração na indústria?
Nem sempre a falta de integração é percebida como um problema tecnológico.
Em muitas empresas, seus efeitos aparecem na rotina operacional.
Um exemplo comum é a necessidade de consolidar manualmente informações de diferentes máquinas para produzir o relatório diário de produção.
Outro ocorre quando o ERP apresenta uma determinada situação da ordem de produção, mas a equipe do chão de fábrica trabalha com informações mais recentes, registradas em planilhas ou controles paralelos.
Também existem operações em que os equipamentos fornecem dados, mas esses registros não estão associados a turnos, produtos, ordens ou motivos de parada.
Nesses casos, o problema não é necessariamente a ausência de sensores ou de automação.
Pode existir uma lacuna entre a coleta de dados e sua utilização para a gestão.
Antes de investir em novas tecnologias, vale investigar três questões:
1. Quais informações já estão disponíveis nas máquinas?
É necessário conhecer a infraestrutura instalada e identificar quais dados podem ser obtidos com confiabilidade.
2. Quais informações são necessárias para gerir a produção?
A indústria deve definir os indicadores e registros que realmente apoiam suas decisões, em vez de coletar dados sem uma finalidade clara.
3. Como essas informações chegam aos responsáveis?
É importante avaliar se os registros são disponibilizados no momento adequado, com contexto suficiente para permitir sua interpretação.
Esse diagnóstico ajuda a identificar se a prioridade está na instrumentação, no controle, na gestão operacional, na integração com o ERP ou na combinação dessas iniciativas.
Qual é o papel do LiveMES na pirâmide da automação industrial?
O LiveMES atua na camada de gestão das operações de manufatura, correspondente ao nível 3 da pirâmide da automação industrial.
Sua proposta é ampliar a visibilidade sobre o chão de fábrica, permitindo acompanhar informações de produção e indicadores operacionais. Assim, entre as aplicações da plataforma estão o monitoramento de máquinas, o acompanhamento do OEE, a análise de paradas e a visualização de informações em dashboards e relatórios.
Esses recursos ajudam, então, a responder a perguntas importantes para a gestão, como quais equipamentos apresentam maiores perdas, onde ocorrem paradas recorrentes e como a eficiência evolui ao longo do tempo.
A utilização dessas informações depende de uma coleta adequada dos dados e da configuração da solução conforme as características da operação.
O papel do MES, nesse contexto, não é substituir os controladores industriais nem assumir as funções administrativas do ERP.
Sua contribuição está em apoiar a gestão da execução da produção, utilizando informações operacionais para dar mais visibilidade ao desempenho da fábrica.
Para indústrias que ainda dependem de apontamentos manuais ou têm dificuldade para acompanhar os resultados de seus equipamentos, essa pode ser uma etapa importante do processo de digitalização.
Conclusão: a eficiência industrial depende da conexão entre processos e informações
A pirâmide da automação industrial demonstra que o desempenho de uma fábrica depende de diferentes atividades, desde a execução física dos processos até o planejamento empresarial.
Cada nível possui uma função específica. Nesse contexto, sensores e dispositivos de campo permitem observar o processo, enquanto controladores e supervisórios apoiam seu funcionamento. Além disso, os sistemas MES contribuem para a gestão da execução da produção, ao passo que os sistemas ERP apoiam o planejamento e a administração do negócio.
O principal desafio não está em simplesmente instalar tecnologias em todos os níveis, mas em garantir que as informações necessárias sejam confiáveis e estejam disponíveis para quem precisa utilizá-las.
Uma indústria pode ter equipamentos altamente automatizados e, ainda assim, enfrentar dificuldades para identificar perdas produtivas.
Por outro lado, a combinação de coleta de dados, indicadores bem definidos e processos de gestão pode proporcionar maior compreensão sobre o desempenho da operação.
Perguntas frequentes sobre a Pirâmide da Automação Industrial
A pirâmide da automação industrial é um modelo que organiza as funções e tecnologias utilizadas na produção em cinco níveis, do 0 ao 4. Ela representa desde os processos físicos e sistemas de controle até a gestão das operações de manufatura e o planejamento empresarial.
Os cinco níveis são: nível 0, processos físicos; nível 1, sensoriamento e atuação; nível 2, controle e supervisão; nível 3, gestão das operações de manufatura; e nível 4, planejamento e gestão empresarial. Essa estrutura corresponde ao modelo funcional utilizado pela ISA-95.
O MES está associado ao nível 3, responsável pela gestão das operações de manufatura. Nesse nível, os sistemas apoiam atividades como acompanhamento da produção, análise de indicadores, controle da execução e gestão de informações operacionais.
Não necessariamente, mas é o cenário ideal. Um MES pode ser utilizado para atender necessidades específicas de gestão da produção mesmo quando não existe integração com um ERP. Entretanto, a comunicação entre os sistemas pode trazer benefícios adicionais quando há necessidade de relacionar informações da execução ao planejamento empresarial.
A pirâmide ajuda a identificar as funções desempenhadas pelas diferentes tecnologias industriais. Na Indústria 4.0, esse entendimento é importante para planejar a conectividade, a integração e a utilização dos dados. Embora as arquiteturas modernas possam ser menos hierárquicas, as responsabilidades funcionais continuam relevantes.
